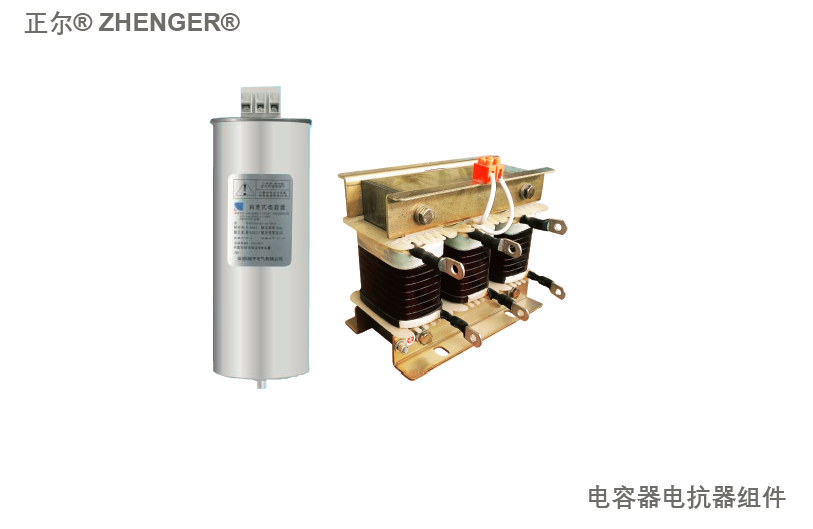

电容器电抗器组件 C&L

现代工业中大量使用的电力电子设备产生的非线性谐波电流，导致系统中的复合收到谐波的影响。功率因数校正设备或电力电容器与并联的变压器一起形成谐振回路，经验表明，该谐振回路的自然谐振频率通常在250Hz到500Hz之间，而在这个区间，对应的谐波频率通常是5th和7th谐波。这种谐振现象可以通过在无功补偿电容器前端串联电抗器来避免。通过调整补偿支路自身的谐振频率，使其低于系统中的次谐波频率。

抗谐波能力强
损耗低
线性度高、避免磁饱和
低噪声
安装方便
使用寿命长
温度保护（常闭温度触点）
海拔高度 2000m，大于此标准可定制
冷却方式自然冷却
空气温度 40℃
保护等级 I
封装 IP00
滤波电抗器，执行EN61558，VDE0532，EN60289，GB/T10229标准。
谐波
V3=0.5% VR负载功率因数=100%
V5=6.0% VR负载功率因数=100%
V7=5.0% VR负载功率因数=100%
V11=3.5% VR负载功率因数=100%
V13=3.0% VR负载功率因数=100%
基波电流 I1=1.06IR
温度保护微型开关、常闭接点
频
与电容器配套使用，以避免系统发生谐振、滤除系统谐波、降低系统谐波畸变率、降低功率损耗。
ZRVar系列电容器电抗器组件
ZRVar25-P7/480, ZRVar30-P7/480, ZRVar50-P7/480, ZRVar60-P7/480...
ZRVar25-P14/525, ZRVar30-P14/525, ZRVar50-P14/525, ZRVar60-P14/525...
ZMVarL+C电容器电抗器组件
ZMVar L07
